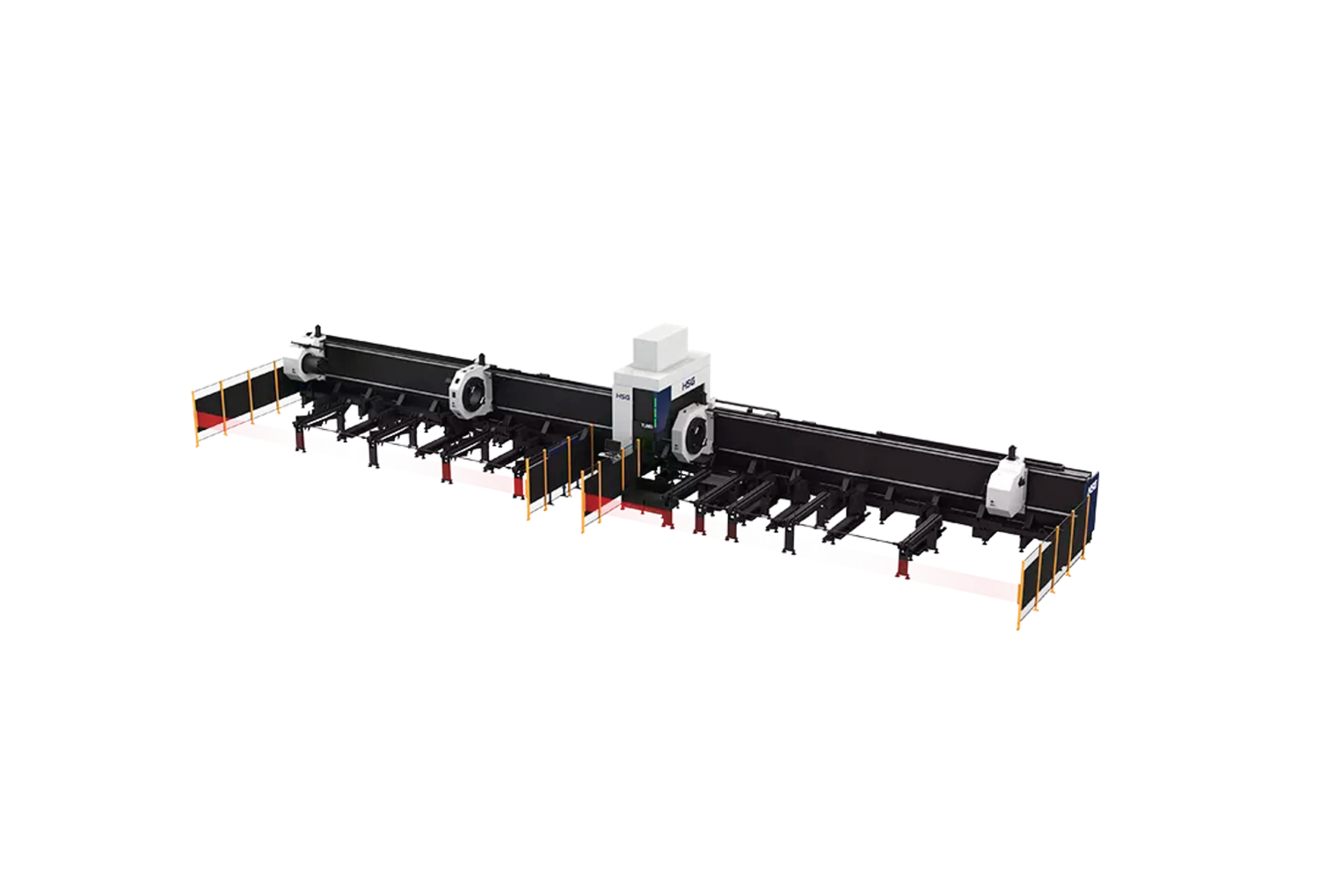

TLS
L字型高剛性旋盤ベッド
- 大型かつ重量のあるパイプの加工を前提にゼロから設計
- サイドマウント型の高剛性構造を採用し、⾧さ16m、重さ4000kgまでのパイプを安定搬送
HSG独自のインテリジェントチャック
- φ120mmからφ715mmまでの大口径パイプの安定固定するため、4＋1チャック方式を採用
- 剛性、耐荷重が大幅に改善されたことにより、超重量、超⾧尺のパイプを高速、高精度に加工することが可能
重量級パイプ追従型サポートシステム
- パイプ加工時に包括的かつ効果的な支持を行い、重量級パイプの加工精度を向上させる
テールカット（端材）ゼロ切断
- 複数のチャックによる反転動作を活用することで、重量級パイプの切断におけるテールカット（端材をゼロにし、材料コストを削減する
ベベル（開先）切断
- 最大45°の高品質なベベル切断により、加工可能な製品の幅を広げ、より精度の高いパイプ接合を実現する
| TL730S | |
|---|---|
| レーザー出力 (W) | 6000 – 20000 |
| 加工可能な丸パイプ径 (mm) | Φ120 – φ715 |
| 加工可能な角パイプ径 (mm) | □120×120 – □500×500 |
| 最大送り速度 (m/min) | 60 |
| 最大積載重量（単体）(kg) | 4000 |
| ベベル切断 | オプション |
| ロード/アンロード自動化システム | オプション |
